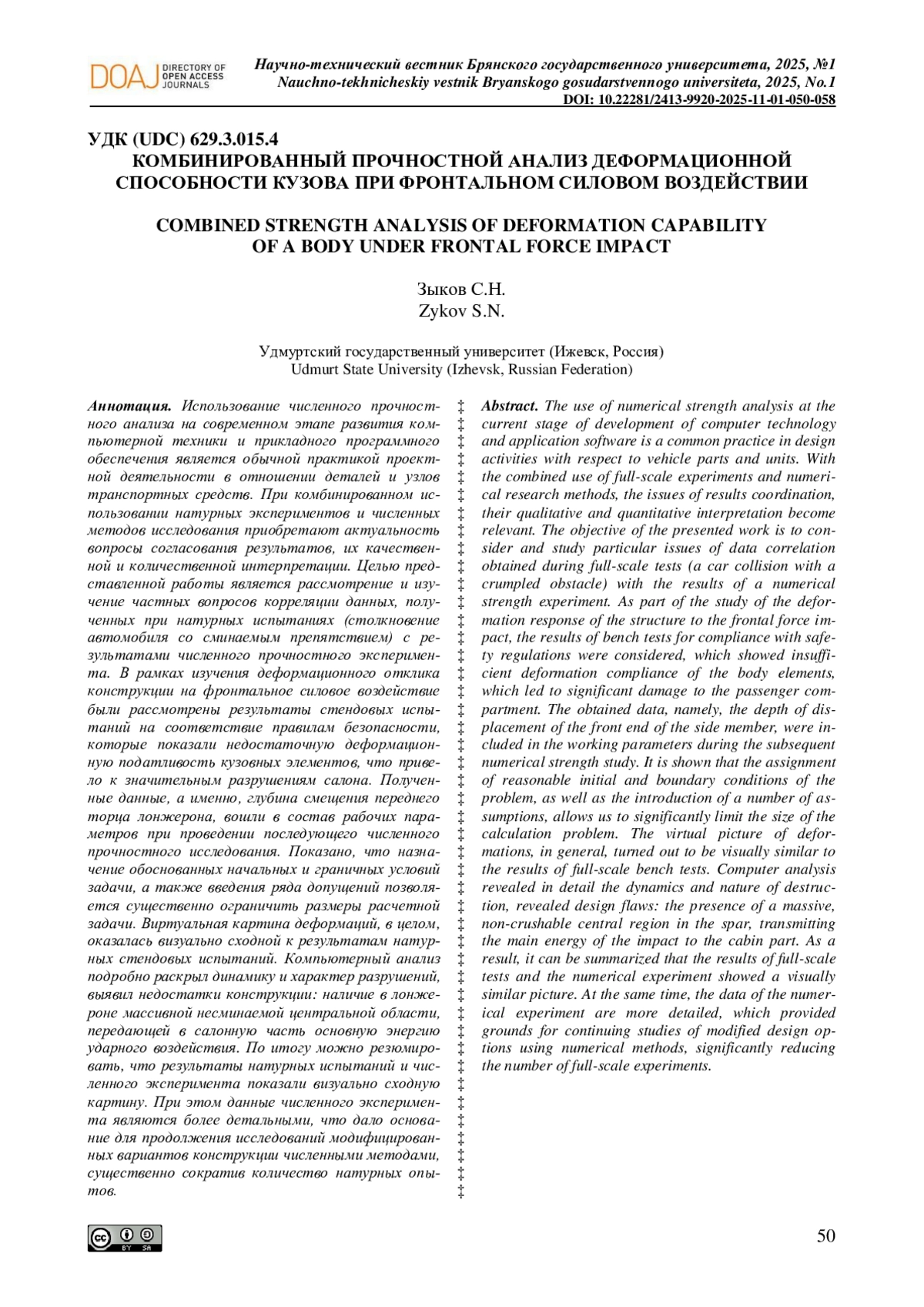

Использование численного прочностного анализа на современном этапе развития компьютерной техники и прикладного программного обеспечения является обычной практикой проектной деятельности в отношении деталей и узлов транспортных средств. При комбинированном использовании натурных экспериментов и численных методов исследования приобретают актуальность вопросы согласования результатов, их качественной и количественной интерпретации. Целью представленной работы является рассмотрение и изучение частных вопросов корреляции данных, полученных при натурных испытаниях (столкновение автомобиля со сминаемым препятствием) с результатами численного прочностного эксперимента. В рамках изучения деформационного отклика конструкции на фронтальное силовое воздействие были рассмотрены результаты стендовых испытаний на соответствие правилам безопасности, которые показали недостаточную деформационную податливость кузовных элементов, что привело к значительным разрушениям салона. Полученные данные, а именно, глубина смещения переднего торца лонжерона, вошли в состав рабочих параметров при проведении последующего численного прочностного исследования. Показано, что назначение обоснованных начальных и граничных условий задачи, а также введения ряда допущений позволяется существенно ограничить размеры расчетной задачи. Виртуальная картина деформаций, в целом, оказалась визуально сходной к результатам натурных стендовых испытаний. Компьютерный анализ подробно раскрыл динамику и характер разрушений, выявил недостатки конструкции: наличие в лонжероне массивной несминаемой центральной области, передающей в салонную часть основную энергию ударного воздействия. По итогу можно резюмировать, что результаты натурных испытаний и численного эксперимента показали визуально сходную картину. При этом данные численного эксперимента являются более детальными, что дало основание для продолжения исследований модифицированных вариантов конструкции численными методами, существенно сократив количество натурных опытов.
Идентификаторы и классификаторы

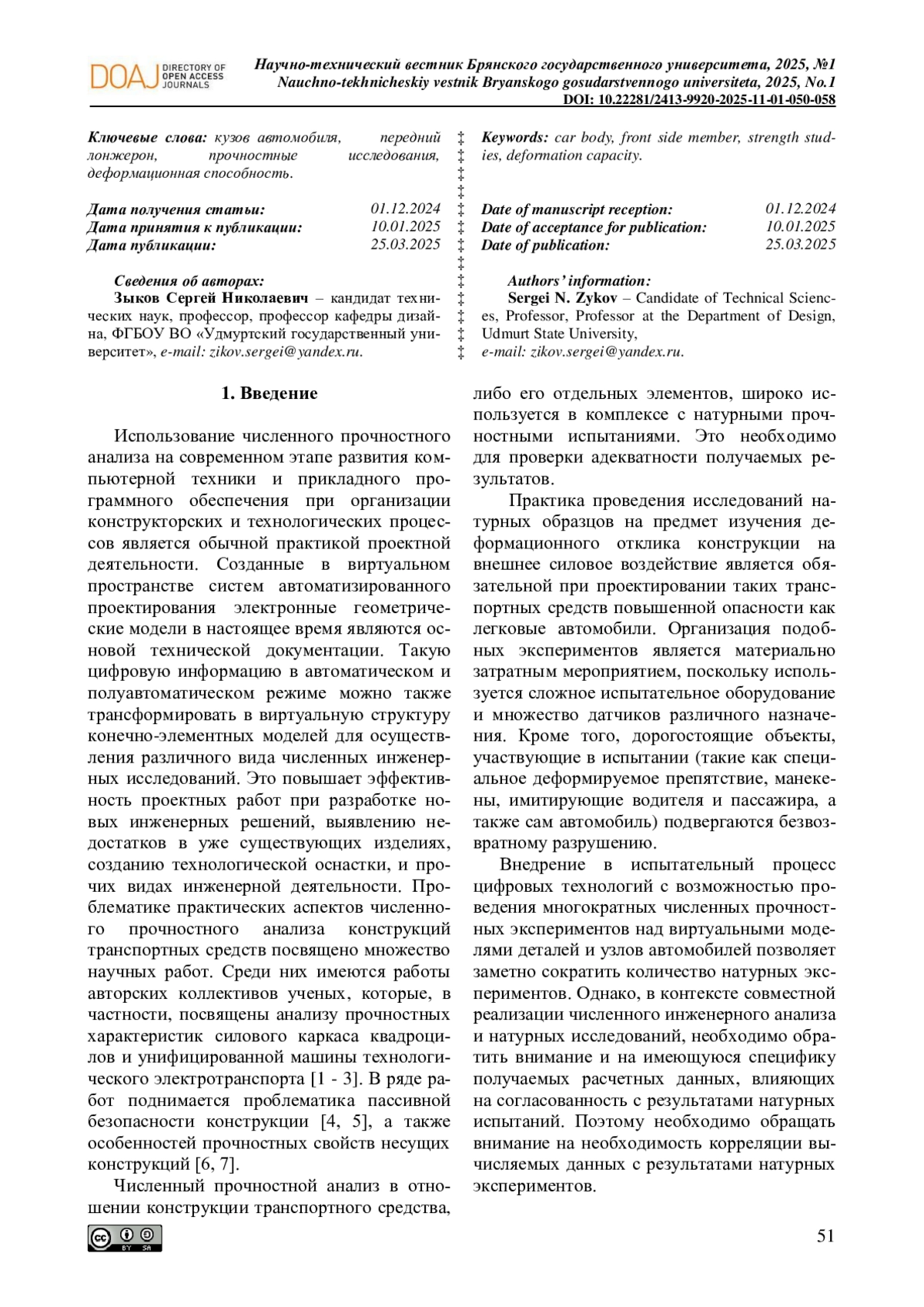

Использование численного прочностного анализа на современном этапе развития компьютерной техники и прикладного программного обеспечения при организации конструкторских и технологических процессов является обычной практикой проектной деятельности. Созданные в виртуальном пространстве систем автоматизированного проектирования электронные геометрические модели в настоящее время являются основой технической документации. Такую цифровую информацию в автоматическом и полуавтоматическом режиме можно также трансформировать в виртуальную структуру конечно-элементных моделей для осуществления различного вида численных инженерных исследований. Это повышает эффективность проектных работ при разработке новых инженерных решений, выявлению недостатков в уже существующих изделиях, созданию технологической оснастки, и прочих видах инженерной деятельности.

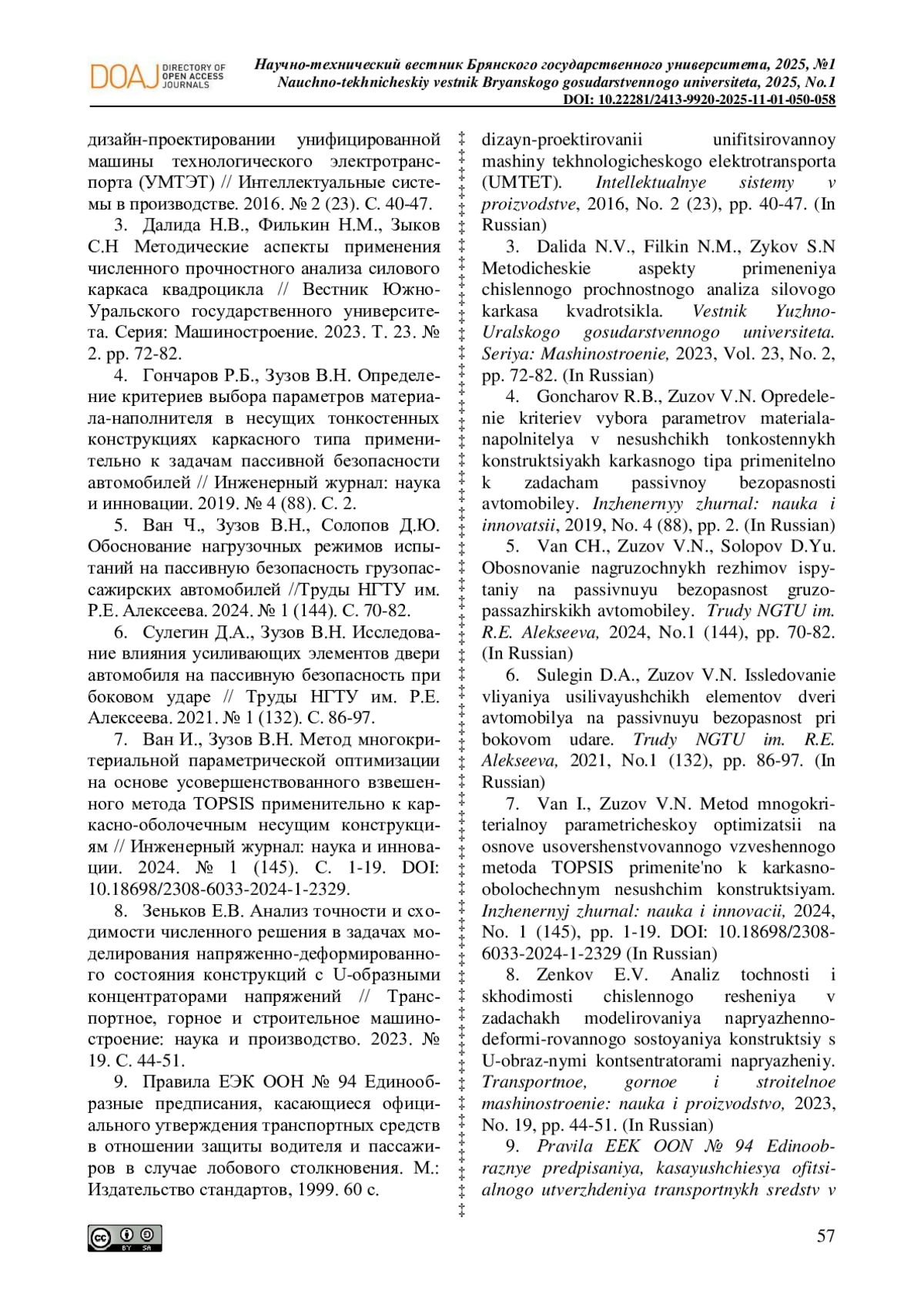

Список литературы
1. Filkin N.M., Zykov S.N., Shaikhov R.F. A Practice of Applied Numerical Analysis During Design of a Unified Utility Electric-Transport Vehicle // Proceedings - International Conference on Developments in eSystems Engineering, DeSE. October 2019, 9073206, pp. 769-772.
2. Коршунов А.И., Музафаров Р.С., Плетнев М.А., Скуба Д.В., Филькин Н.М. Системные подходы в конструировании и дизайн-проектировании унифицированной машины технологического электротранспорта (УМТЭТ) // Интеллектуальные системы в производстве. 2016. № 2 (23). С. 40-47. EDN: WAXWKH
3. Далида Н.В., Филькин Н.М., Зыков С.Н Методические аспекты применения численного прочностного анализа силового каркаса квадроцикла // Вестник Южно-Уральского государственного университета. Серия: Машиностроение. 2023. Т. 23. № 2. pp. 72-82. EDN: CVAVLM
4. Гончаров Р.Б., Зузов В.Н. Определение критериев выбора параметров материала-наполнителя в несущих тонкостенных конструкциях каркасного типа применительно к задачам пассивной безопасности автомобилей // Инженерный журнал: наука и инновации. 2019. № 4 (88). С. 2.
5. Ван Ч., Зузов В.Н., Солопов Д.Ю. Обоснование нагрузочных режимов испытаний на пассивную безопасность грузопассажирских автомобилей //Труды НГТУ им. Р.Е. Алексеева. 2024. № 1 (144). С. 70-82.
6. Сулегин Д.А., Зузов В.Н. Исследование влияния усиливающих элементов двери автомобиля на пассивную безопасность при боковом ударе // Труды НГТУ им. Р.Е. Алексеева. 2021. № 1 (132). С. 86-97. EDN: MPXGAF
7. Ван И., Зузов В.Н. Метод многокритериальной параметрической оптимизации на основе усовершенствованного взвешенного метода TOPSIS применительно к каркасно-оболочечным несущим конструкциям // Инженерный журнал: наука и инновации. 2024. № 1 (145). С. 1-19. DOI: 10.18698/2308-6033-2024-1-2329
8. Зеньков Е.В. Анализ точности и сходимости численного решения в задачах моделирования напряженно-деформированно-го состояния конструкций с U-образными концентраторами напряжений // Транспортное, горное и строительное машиностроение: наука и производство. 2023. № 19. С. 44-51. EDN: ZIRYOY
9. Правила ЕЭК ООН № 94 Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении защиты водителя и пассажиров в случае лобового столкновения. М.: Издательство стандартов, 1999. 60 с.

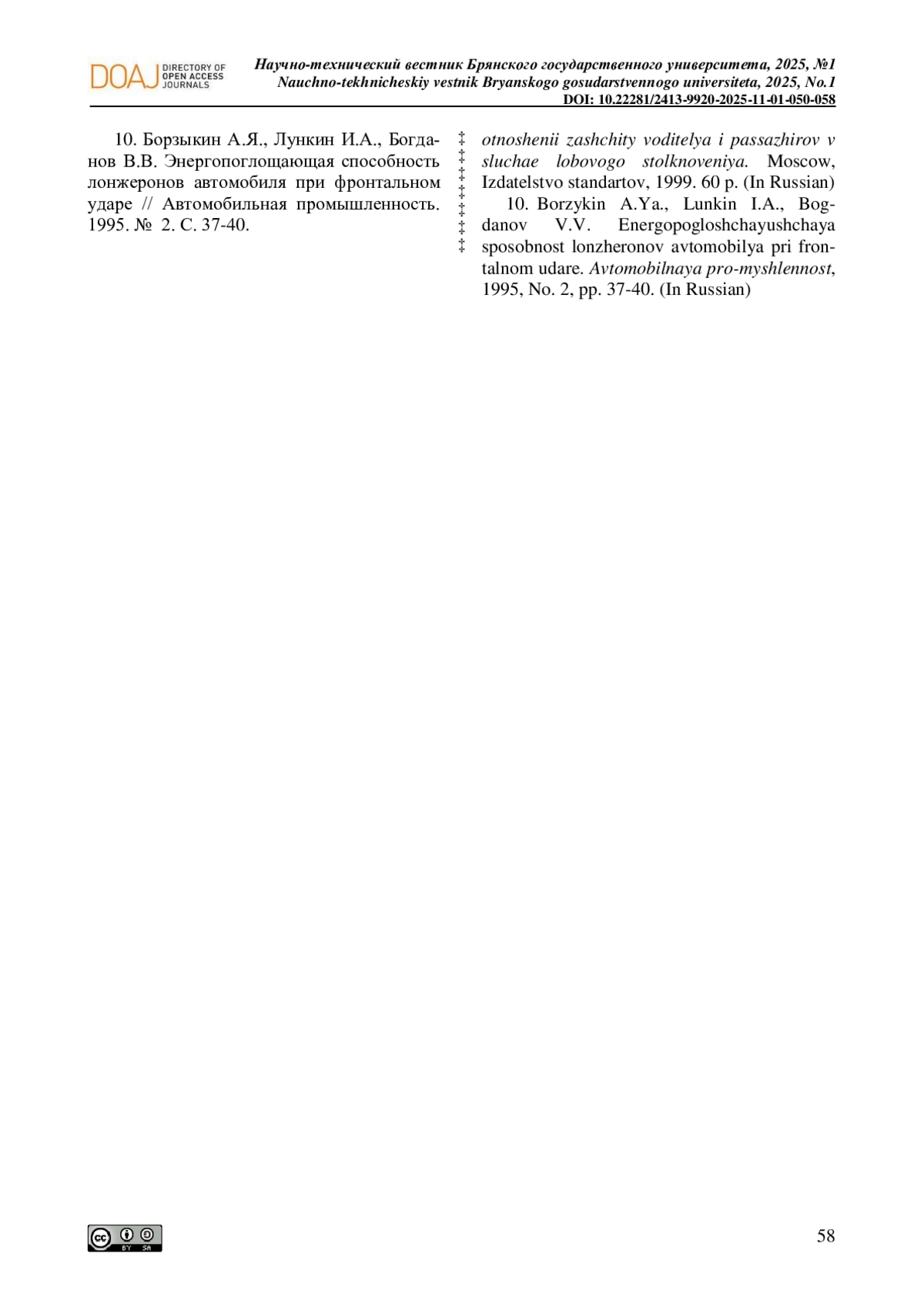

10. Борзыкин А.Я., Лункин И.А., Богданов В.В. Энергопоглощающая способность лонжеронов автомобиля при фронтальном ударе // Автомобильная промышленность. 1995. № 2. С. 37-40.
