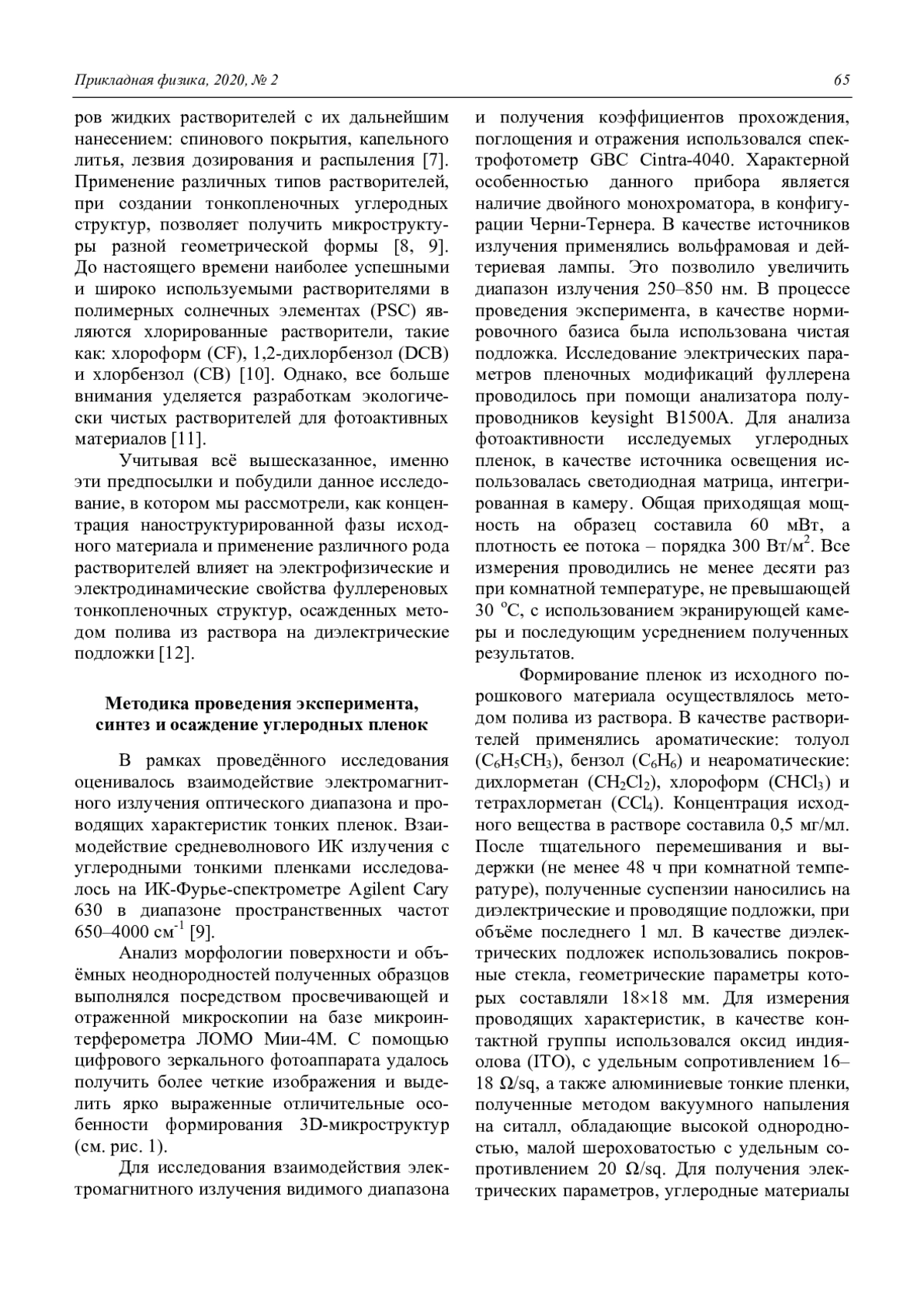

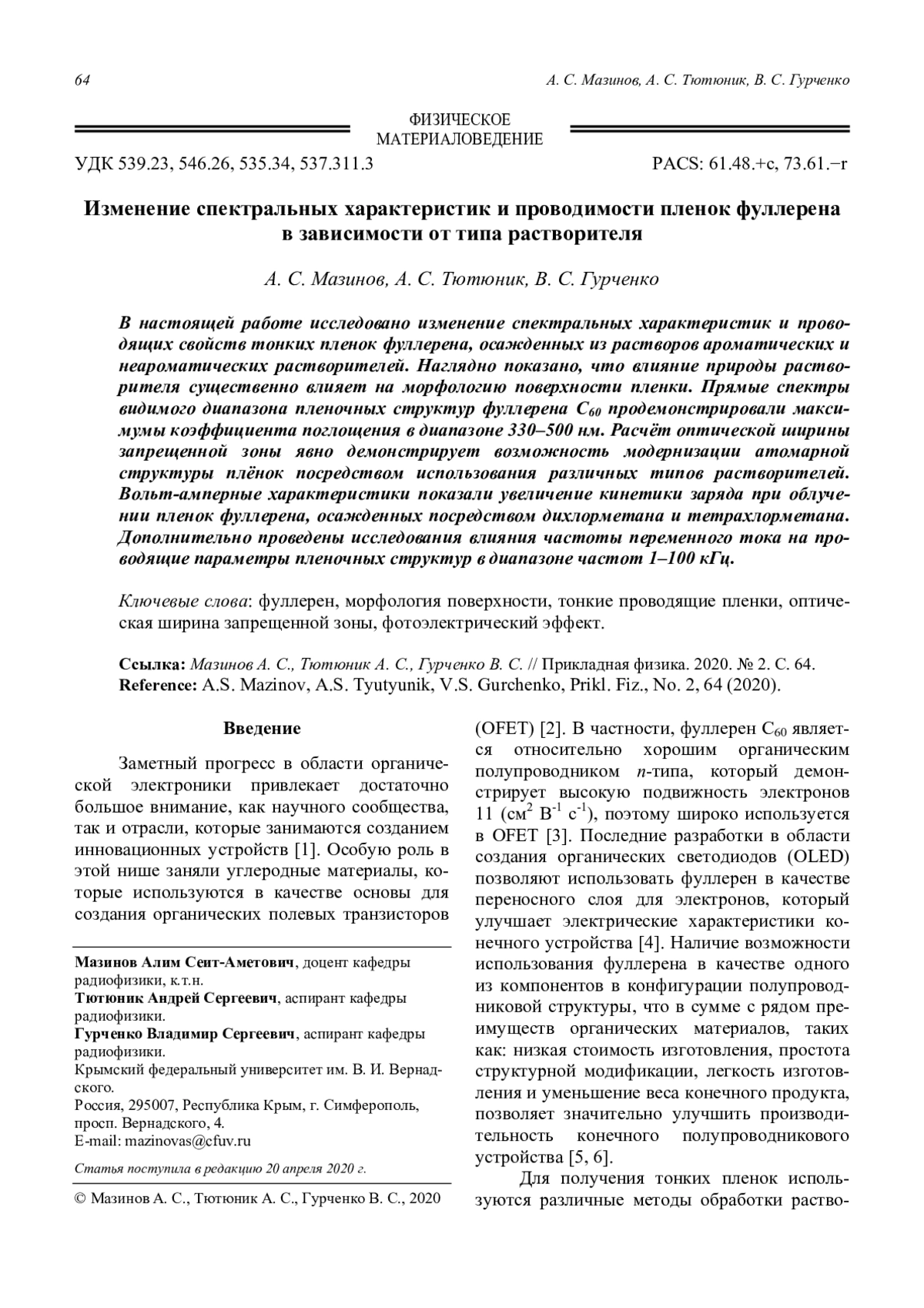

В настоящей работе исследовано изменение спектральных характеристик и проводящих свойств тонких пленок фуллерена, осажденных из растворов ароматических и неароматических растворителей. Наглядно показано, что влияние природы растворителя существенно влияет на морфологию поверхности пленки. Прямые спектры видимого диапазона пленочных структур фуллерена С60 продемонстрировали макси-мумы коэффициента поглощения в диапазоне 330–500 нм. Расчёт оптической ширины запрещенной зоны явно демонстрирует возможность модернизации атомарной структуры плёнок посредством использования различных типов растворителей. Вольт-амперные характеристики показали увеличение кинетики заряда при облучении пленок фуллерена, осажденных посредством дихлорметана и тетрахлорметана. Дополнительно проведены исследования влияния частоты переменного тока на про-водящие параметры пленочных структур в диапазоне частот 1–100 кГц.

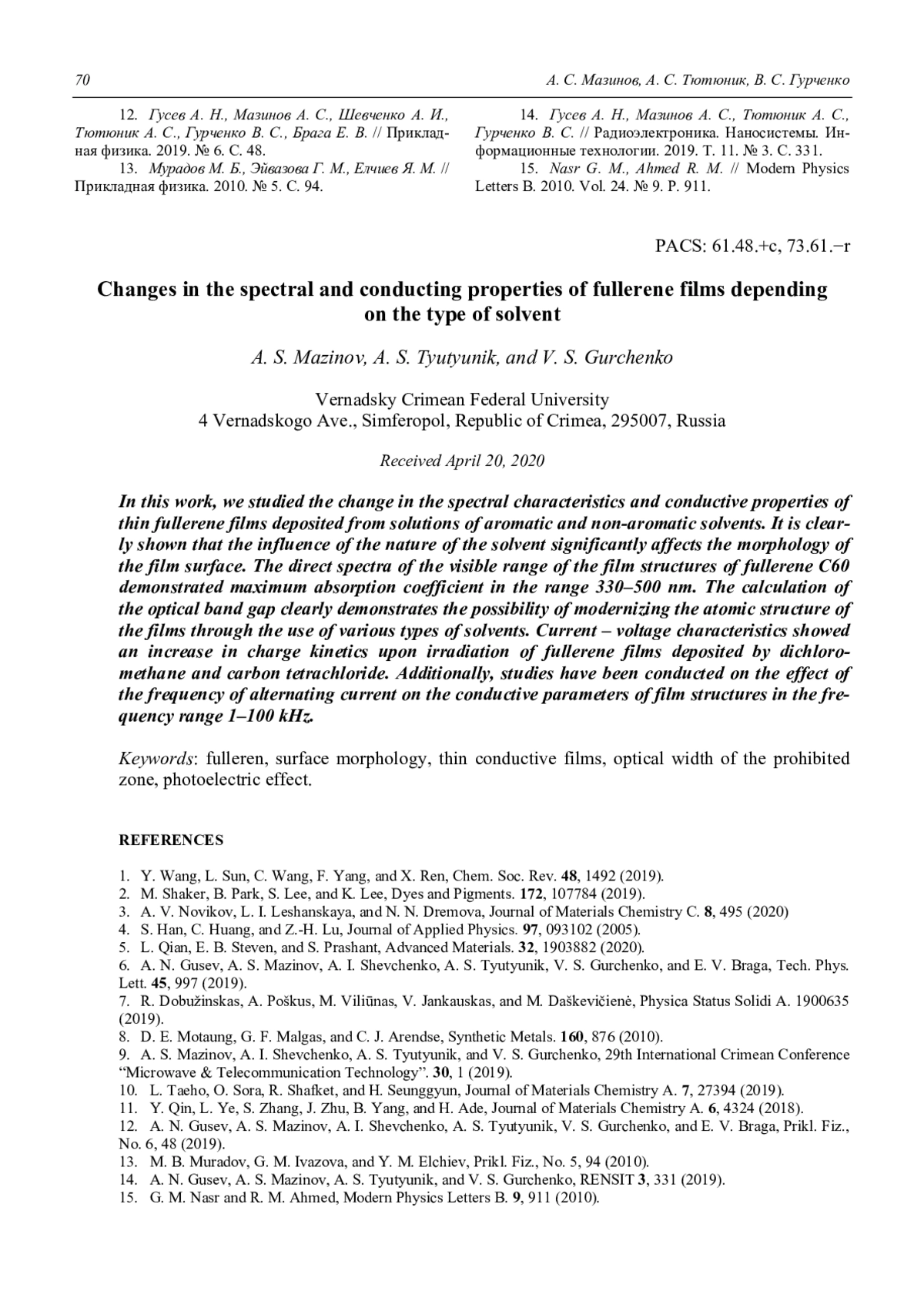

In this work, we studied the change in the spectral characteristics and conductive properties of thin fullerene films deposited from solutions of aromatic and non-aromatic solvents. It is clearly shown that the influence of the nature of the solvent significantly affects the morphology of the film surface. The direct spectra of the visible range of the film structures of fullerene C60 demonstrated maximum absorption coefficient in the range 330–500 nm. The calculation of the optical band gap clearly demonstrates the possibility of modernizing the atomic structure of the films through the use of various types of solvents. Current – voltage characteristics showed an increase in charge kinetics upon irradiation of fullerene films deposited by dichloromethane and carbon tetrachloride. Additionally, studies have been conducted on the effect of the frequency of alternating current on the conductive parameters of film structures in the frequency range 1–100 kHz.
Идентификаторы и классификаторы

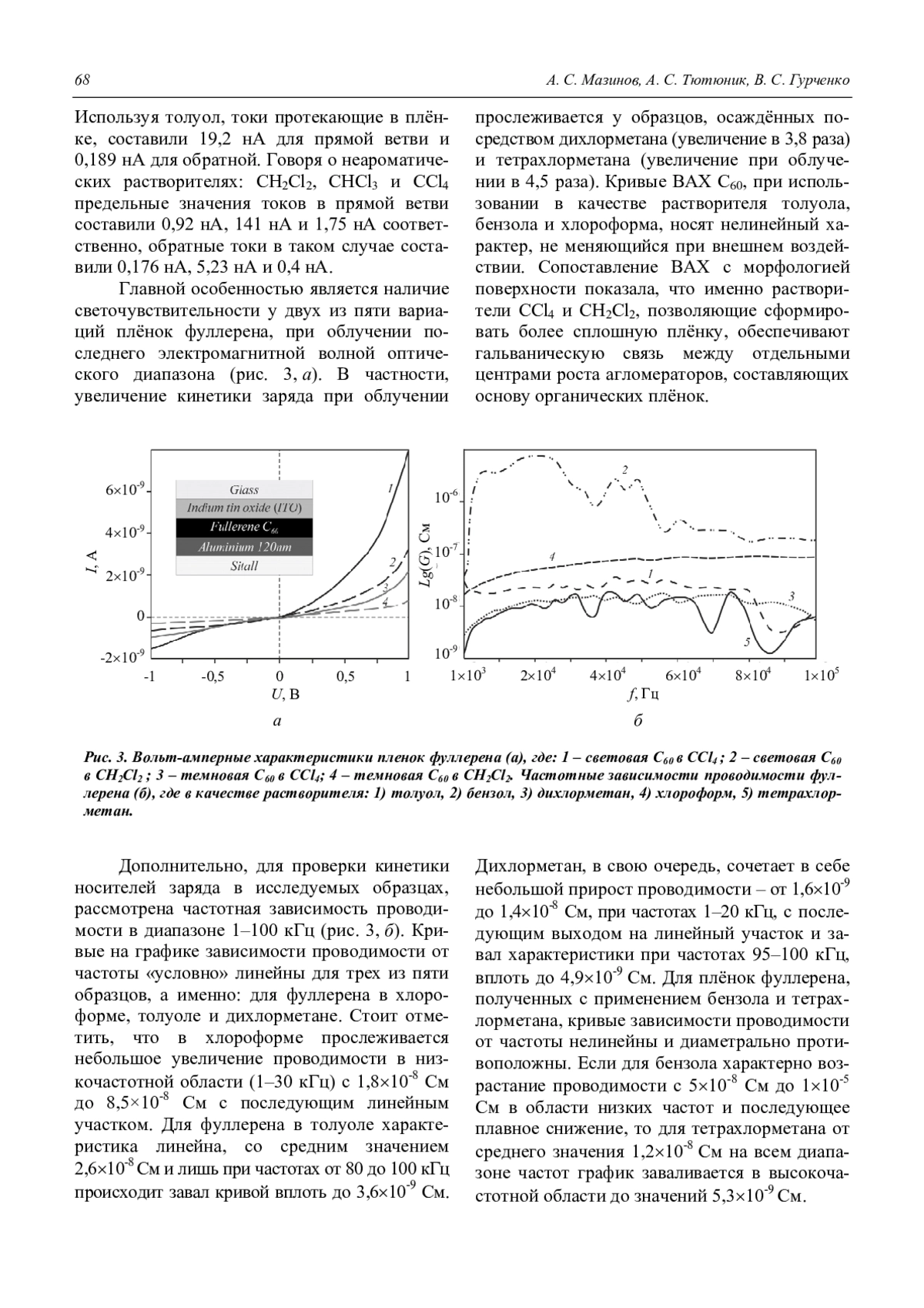

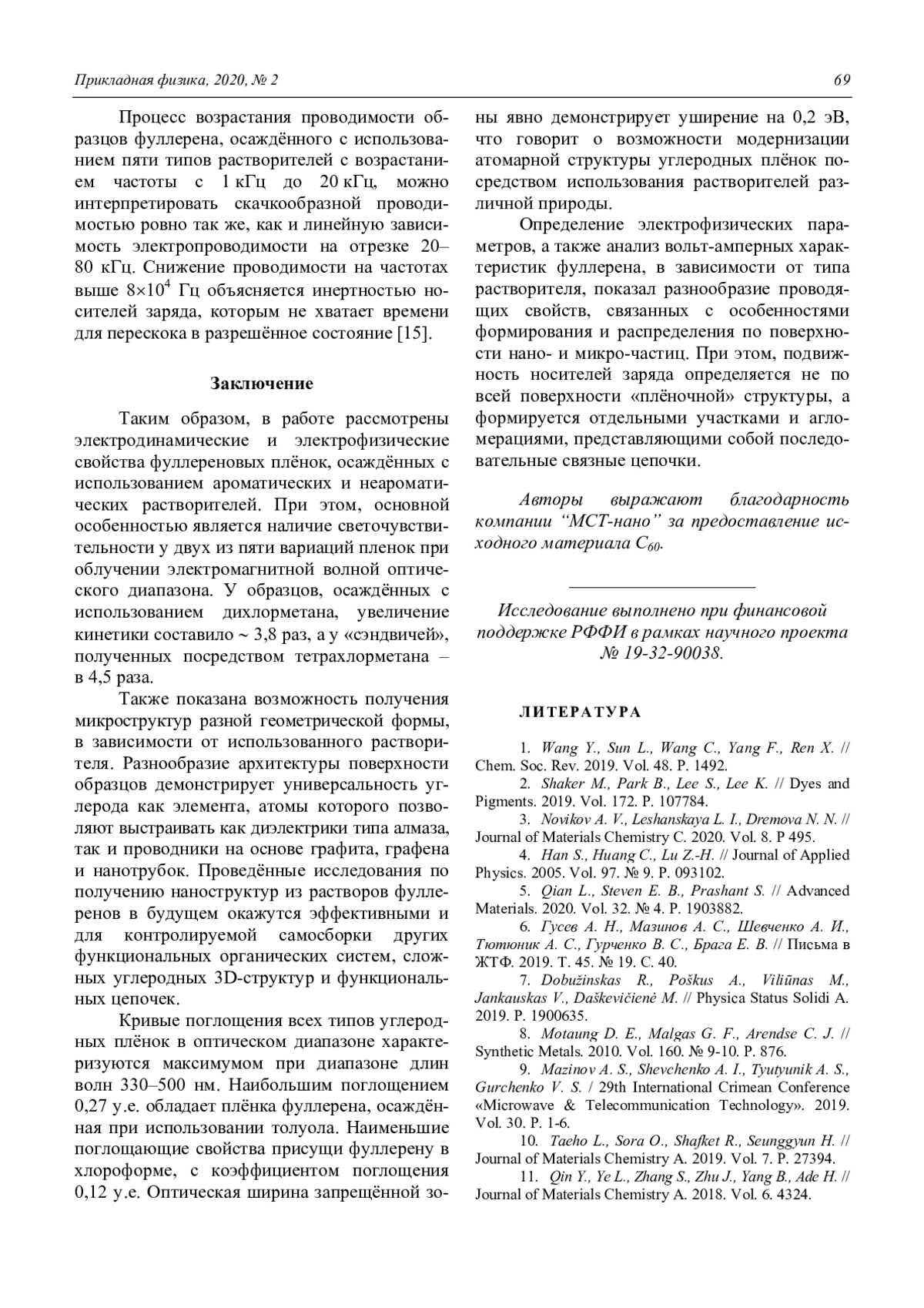

Таким образом, в работе рассмотрены электродинамические и электрофизические свойства фуллереновых плёнок, осаждённых с использованием ароматических и неароматических растворителей. При этом, основной особенностью является наличие светочувствительности у двух из пяти вариаций пленок при облучении электромагнитной волной оптического диапазона. У образцов, осаждённых с использованием дихлорметана, увеличение кинетики составило 3,8 раз, а у «сэндвичей», полученных посредством тетрахлорметана – в 4,5 раза.

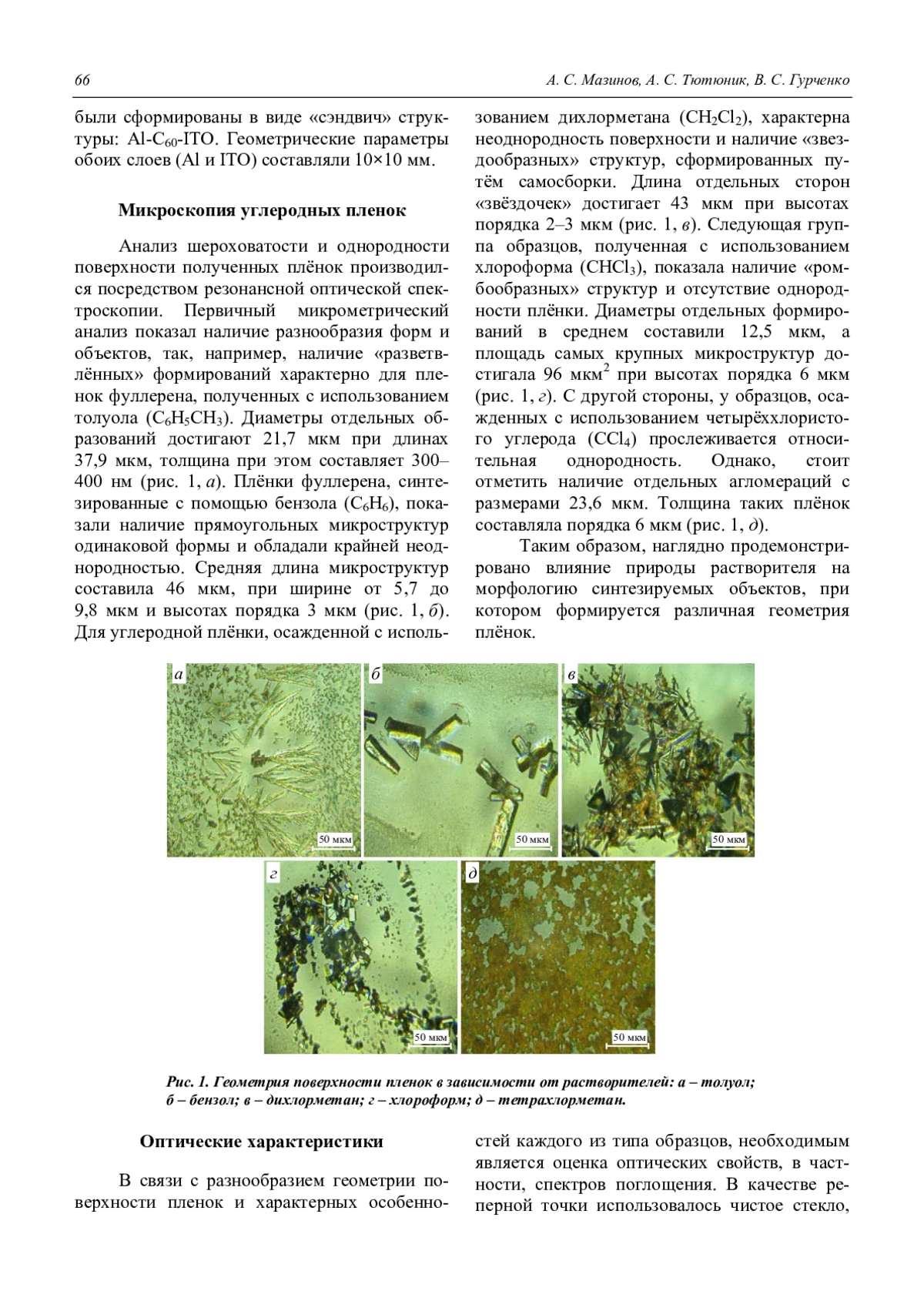

Также показана возможность получения микроструктур разной геометрической формы, в зависимости от использованного растворителя. Разнообразие архитектуры поверхности образцов демонстрирует универсальность углерода как элемента, атомы которого позволяют выстраивать как диэлектрики типа алмаза, так и проводники на основе графита, графена и нанотрубок. Проведённые исследования по получению наноструктур из растворов фуллеренов в будущем окажутся эффективными и для контролируемой самосборки других функциональных органических систем, сложных углеродных 3D-структур и функциональных цепочек.
Кривые поглощения всех типов углеродных плёнок в оптическом диапазоне характеризуются максимумом при диапазоне длин волн 330–500 нм. Наибольшим поглощением 0,27 у. е. обладает плёнка фуллерена, осаждённая при использовании толуола. Наименьшие поглощающие свойства присущи фуллерену в хлороформе, с коэффициентом поглощения 0,12 у. е. Оптическая ширина запрещённой зоны явно демонстрирует уширение на 0,2 эВ, что говорит о возможности модернизации атомарной структуры углеродных плёнок по-средством использования растворителей различной природы. Определение электрофизических пара-метров, а также анализ вольт-амперных характеристик фуллерена, в зависимости от типа растворителя, показал разнообразие проводя-щих свойств, связанных с особенностями формирования и распределения по поверхности нано- и микро-частиц. При этом, подвижность носителей заряда определяется не по всей поверхности «плёночной» структуры, а формируется отдельными участками и агломерациями, представляющими собой последовательные связные цепочки.
Список литературы
- Wang Y., Sun L., Wang C., Yang F., Ren X. // Chem. Soc. Rev. 2019. Vol. 48. P. 1492.
- Shaker M., Park B., Lee S., Lee K. // Dyes and Pigments. 2019. Vol. 172. P. 107784.
- Novikov A. V., Leshanskaya L. I., Dremova N. N. // Journal of Materials Chemistry C. 2020. Vol. 8. P 495.
- Han S., Huang C., Lu Z.-H. // Journal of Applied Physics. 2005. Vol. 97. № 9. P. 093102.
- Qian L., Steven E. B., Prashant S. // Advanced Materials. 2020. Vol. 32. № 4. P. 1903882.
- Гусев А. Н., Мазинов А. С., Шевченко А. И., Тютюник А. С., Гурченко В. С., Брага Е. В. // Письма в ЖТФ. 2019. Т. 45. № 19. C. 40.
- Dobužinskas R., Poškus A., Viliūnas M., Jankauskas V., Daškevičienė M. // Physica Status Solidi A. 2019. P. 1900635.
- Motaung D. E., Malgas G. F., Arendse C. J. // Synthetic Metals. 2010. Vol. 160. № 9-10. P. 876.
- Mazinov A. S., Shevchenko A. I., Tyutyunik A. S., Gurchenko V. S. / 29th International Crimean Conference «Microwave & Telecommunication Technology». 2019. Vol. 30. P. 1-6.
- Taeho L., Sora O., Shafket R., Seunggyun H. // Journal of Materials Chemistry A. 2019. Vol. 7. P. 27394.
- Qin Y., Ye L., Zhang S., Zhu J., Yang B., Ade H. // Journal of Materials Chemistry A. 2018. Vol. 6. 4324.
- Гусев А. Н., Мазинов А. С., Шевченко А. И., Тютюник А. С., Гурченко В. С., Брага Е. В. // Прикладная физика. 2019. № 6. С. 48.
- Мурадов М. Б., Эйвазова Г. М., Елчиев Я. М. // Прикладная физика. 2010. № 5. C. 94.
- Гусев А. Н., Мазинов А. С., Тютюник А. С., Гурченко В. С. // Радиоэлектроника. Наносистемы. Ин-формационные технологии. 2019. Т. 11. № 3. С. 331.
- Nasr G. M., Ahmed R. M. // Modern Physics Letters B. 2010. Vol. 24. № 9. P. 911.
- Y. Wang, L. Sun, C. Wang, F. Yang, and X. Ren, Chem. Soc. Rev. 48, 1492 (2019).
- M. Shaker, B. Park, S. Lee, and K. Lee, Dyes and Pigments. 172, 107784 (2019).
- A. V. Novikov, L. I. Leshanskaya, and N. N. Dremova, Journal of Materials Chemistry C. 8, 495 (2020)
- S. Han, C. Huang, and Z.-H. Lu, Journal of Applied Physics. 97, 093102 (2005).
- L. Qian, E. B. Steven, and S. Prashant, Advanced Materials. 32, 1903882 (2020).
- A. N. Gusev, А. S. Mazinov, A. I. Shevchenko, А. S. Tyutyunik, V. S. Gurchenko, and E. V. Braga, Tech. Phys. Lett. 45, 997 (2019).
- R. Dobužinskas, A. Poškus, M. Viliūnas, V. Jankauskas, and M. Daškevičienė, Physica Status Solidi A. 1900635 (2019).
- D. E. Motaung, G. F. Malgas, and C. J. Arendse, Synthetic Metals. 160, 876 (2010).
- A. S. Mazinov, A. I. Shevchenko, A. S. Tyutyunik, and V. S. Gurchenko, 29th International Crimean Conference “Microwave & Telecommunication Technology”. 30, 1 (2019).
- L. Taeho, O. Sora, R. Shafket, and H. Seunggyun, Journal of Materials Chemistry A. 7, 27394 (2019).
- Y. Qin, L. Ye, S. Zhang, J. Zhu, B. Yang, and H. Ade, Journal of Materials Chemistry A. 6, 4324 (2018).
- A. N. Gusev, A. S. Mazinov, A. I. Shevchenko, A. S. Tyutyunik, V. S. Gurchenko, and E. V. Braga, Prikl. Fiz., No. 6, 48 (2019).
- M. B. Muradov, G. M. Ivazova, and Y. M. Elchiev, Prikl. Fiz., No. 5, 94 (2010).
- A. N. Gusev, A. S. Mazinov, A. S. Tyutyunik, and V. S. Gurchenko, RENSIT 3, 331 (2019).
- G. M. Nasr and R. M. Ahmed, Modern Physics Letters B. 9, 911 (2010).
