Патент: Устройство формирования оптического поля для телеориентирования управляемых объектов

Скачать

Информация о документе

Вид патента: Изобретение
Кол-во страниц: 11 страниц
Загрузил(а): Старцев Вадим

Информация о патенте

(19) Код страны: RU
(11) Номер: 2704675
(45) Опубликовано: 30 октября 2019
(56) Список документов цитированных в отчете о поиске: US 2018245882 A1, 30.08.2018. RU 2100745 C1, 27.12.1997. US 6568627 B1, 27.05.2003. US 4709875 A1, 01.12.1987
(72) Автор(ы): Тикменов Василий Николаевич (RU) Купцов Сергей Владимирович (RU) Епишин Юрий Владимирович (RU) Кучинский Сергей Александрович (RU)
(73) Патентообладатель: Акционерное общество "Научно-технический центр ЭЛИНС" (RU

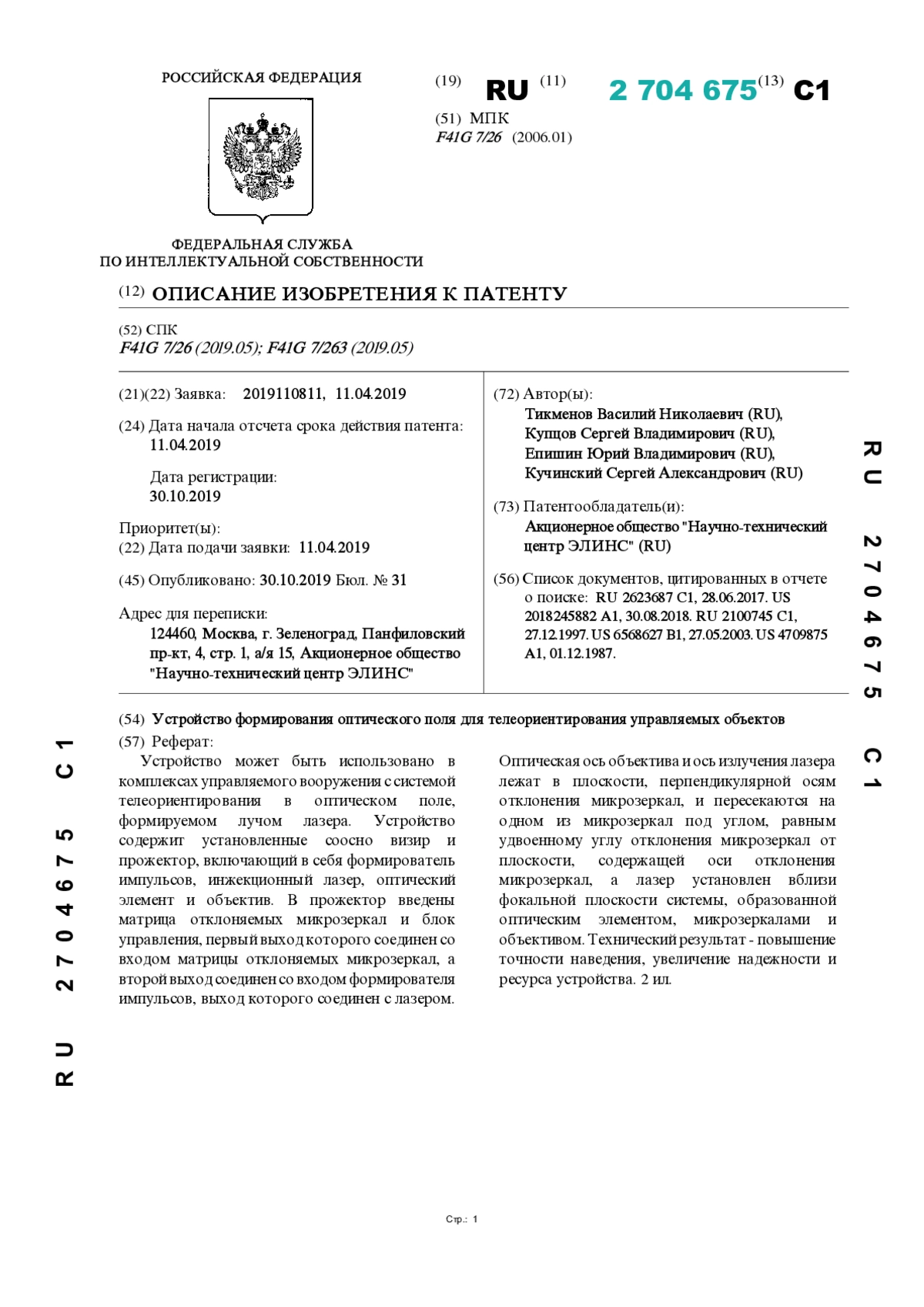

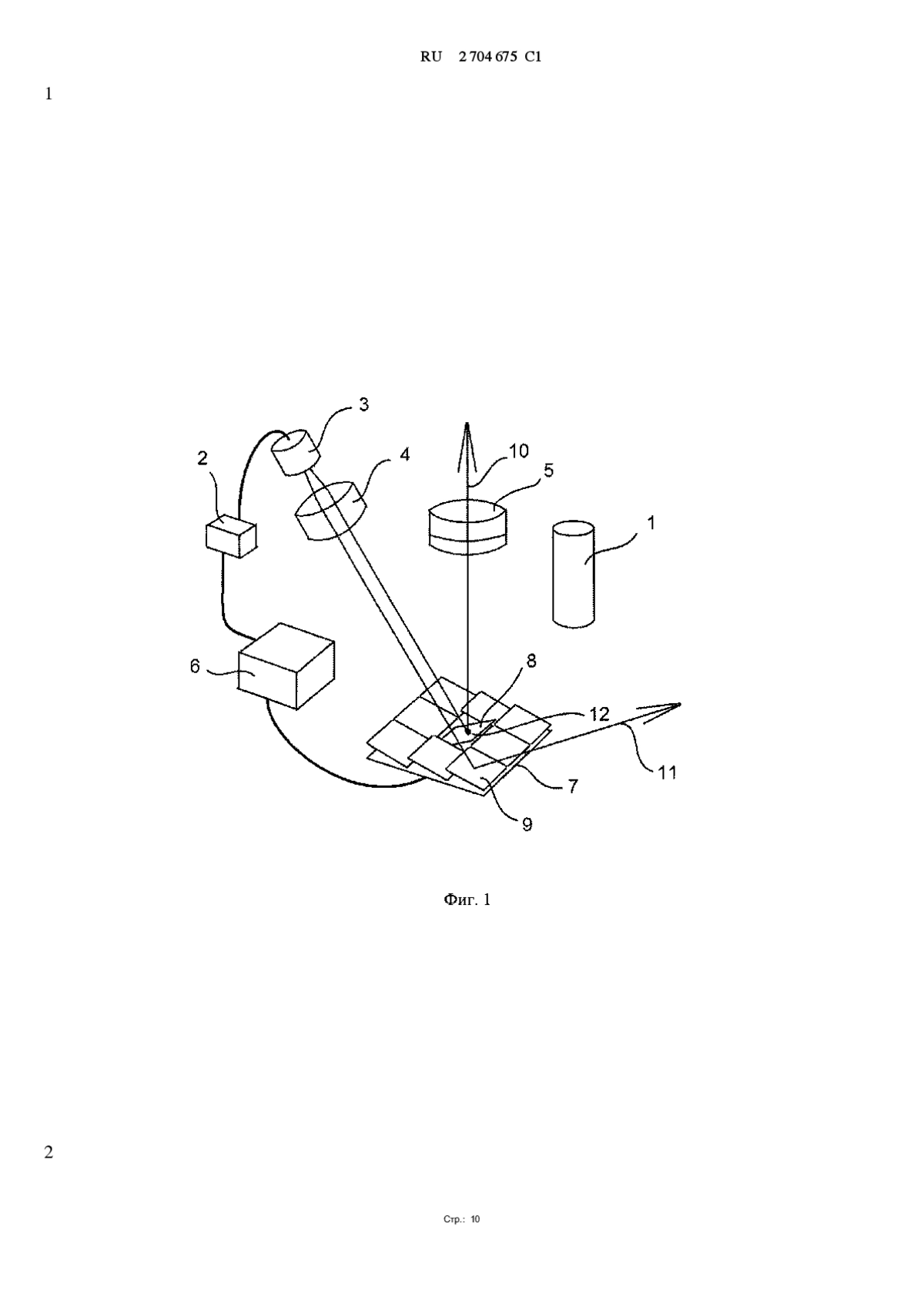

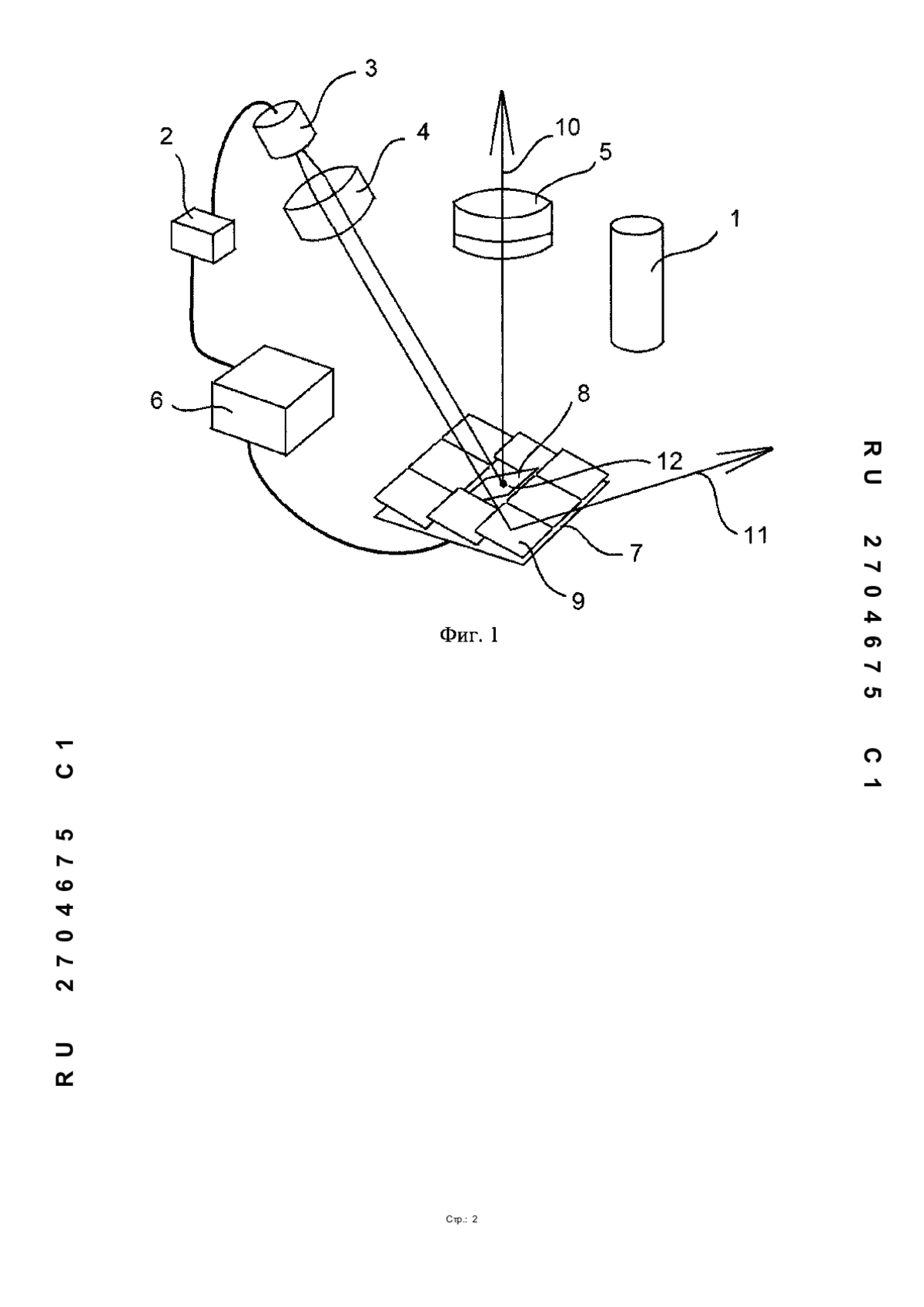

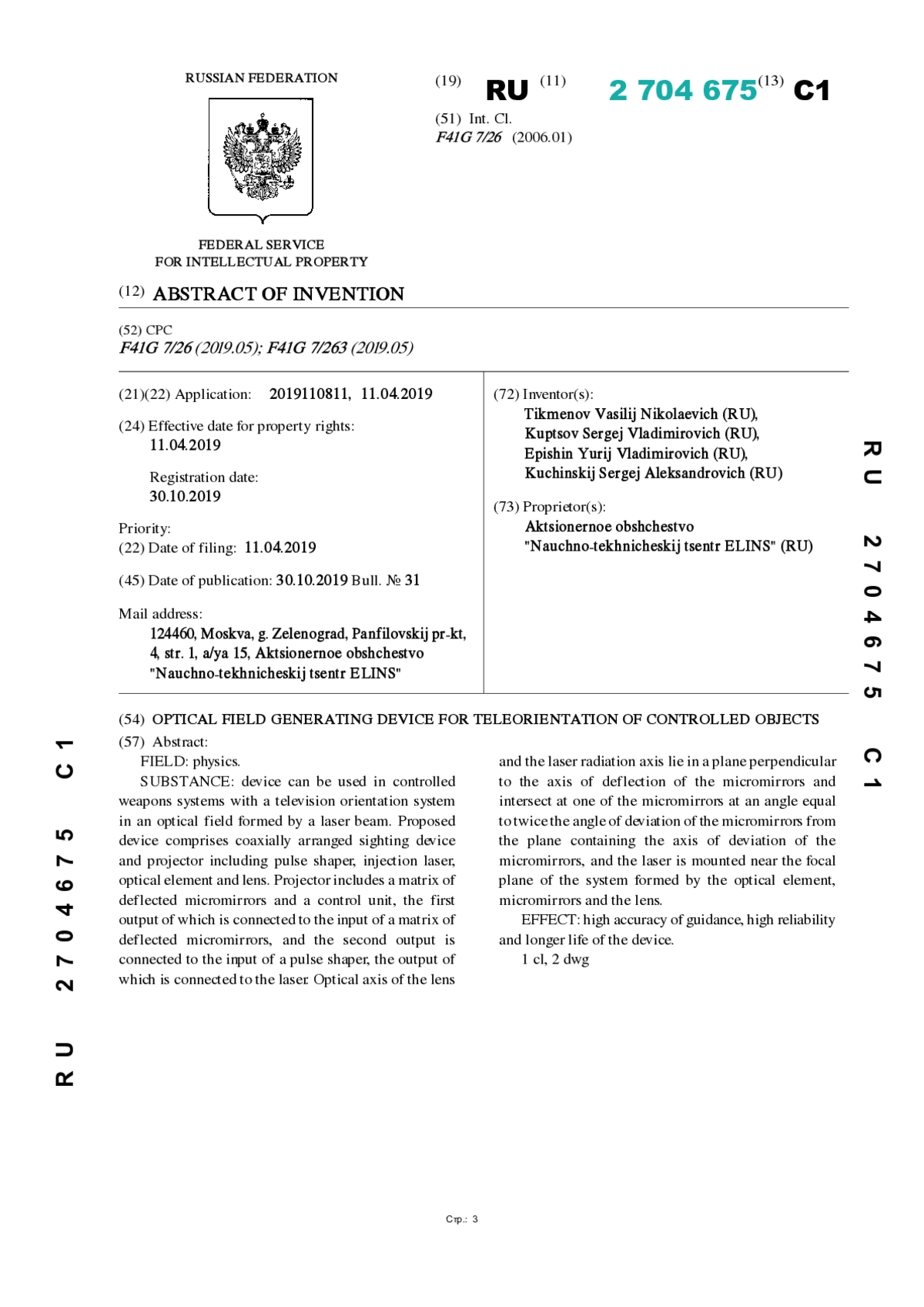

Реферат: Устройство может быть использовано в комплексах управляемого вооружения с системой телеориентирования в оптическом поле, формируемом лучом лазера. Устройство содержит установленные соосно визир и прожектор, включающий в себя формирователь импульсов, инжекционный лазер, оптический элемент и объектив. В прожектор введены матрица отклоняемых микрозеркал и блок управления, первый выход которого соединен со входом матрицы отклоняемых микрозеркал, а второй выход соединен со входом формирователя импульсов, выход которого соединен с лазером. Оптическая ось объектива и ось излучения лазера лежат в плоскости, перпендикулярной осям отклонения микрозеркал, и пересекаются на одном из микрозеркал под углом, равным удвоенному углу отклонения микрозеркал от плоскости, содержащей оси отклонения микрозеркал, а лазер установлен вблизи фокальной плоскости системы, образованной оптическим элементом, микрозеркалами и объективом. Технический результат - повышение точности наведения, увеличение надежности и ресурса устройства. 2 ил.

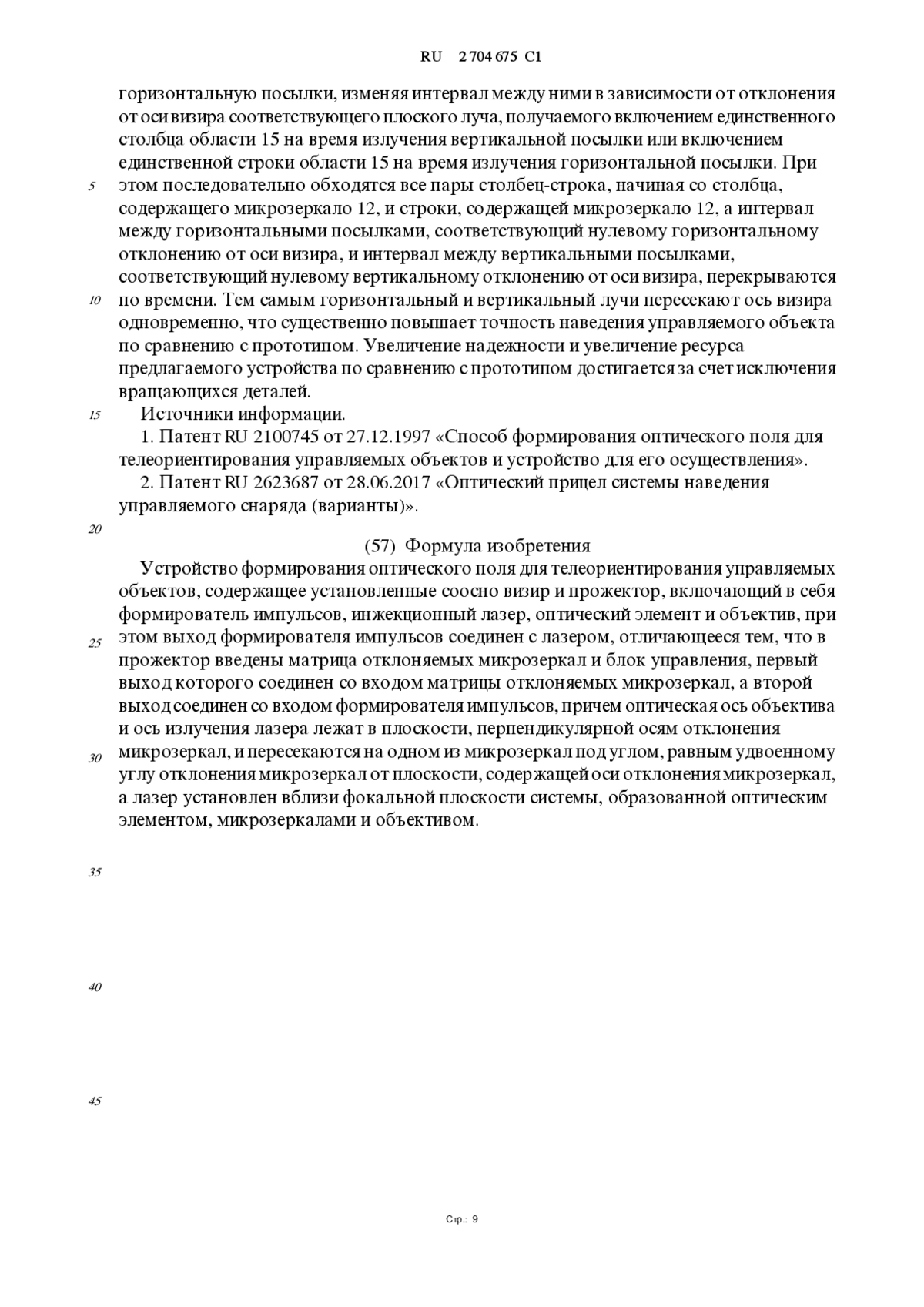

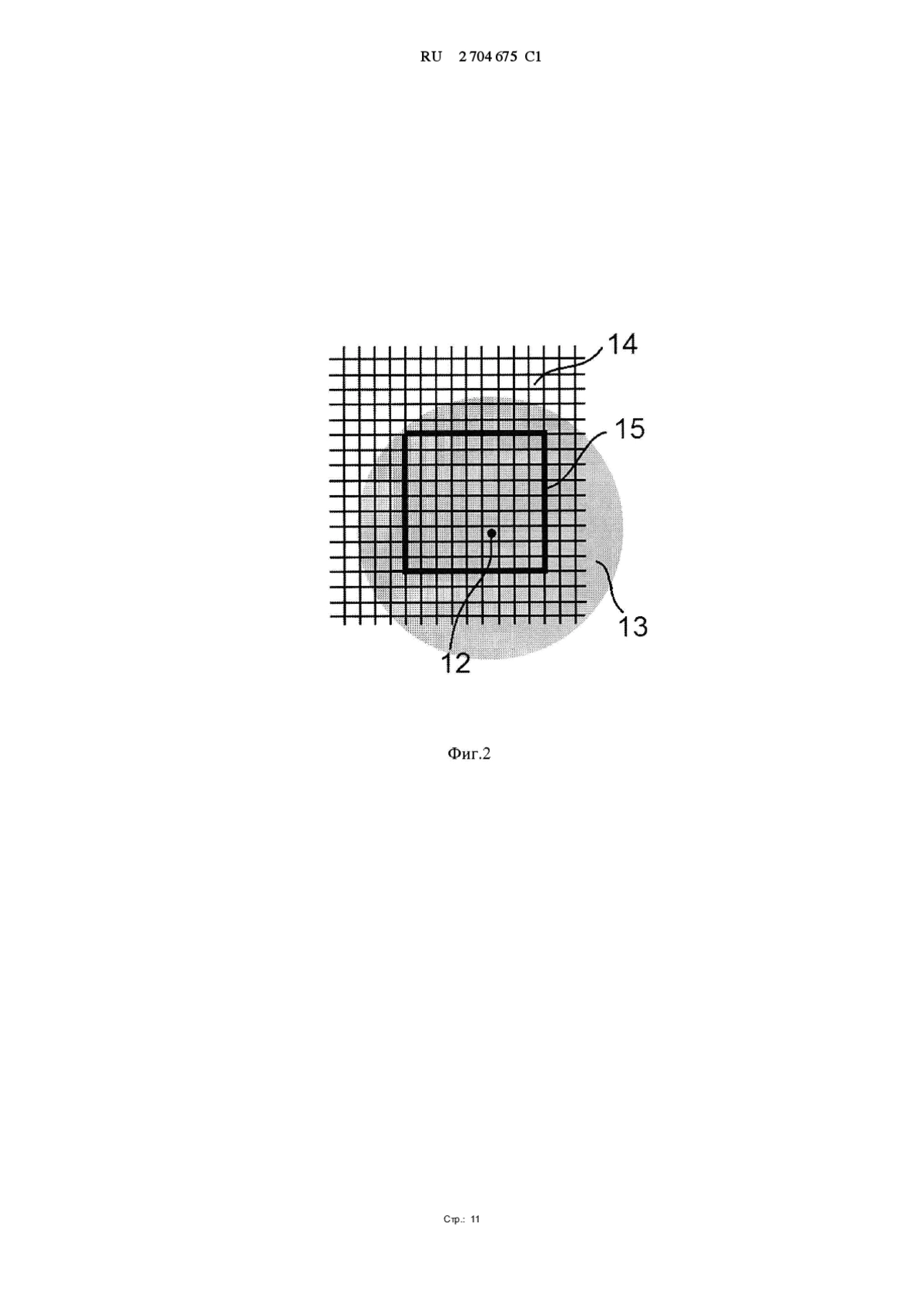

Формула изобретения: Устройство формирования оптического поля для телеориентирования управляемых объектов, содержащее установленные соосно визир и прожектор, включающий в себя формирователь импульсов, инжекционный лазер, оптический элемент и объектив, при этом выход формирователя импульсов соединен с лазером, отличающееся тем, что в прожектор введены матрица отклоняемых микрозеркал и блок управления, первый выход которого соединен со входом матрицы отклоняемых микрозеркал, а второй выход соединен со входом формирователя импульсов, причем оптическая ось объектива и ось излучения лазера лежат в плоскости, перпендикулярной осям отклонения микрозеркал, и пересекаются на одном из микрозеркал под углом, равным удвоенному углу отклонения микрозеркал от плоскости, содержащей оси отклонения микрозеркал, а лазер установлен вблизи фокальной плоскости системы, образованной оптическим элементом, микрозеркалами и объективом.
Ключевые фразы: dmd, микрозеркала, елеориентирование, управляемые ракеты, управляемый снаряд
Каталог SCI: Электроника
